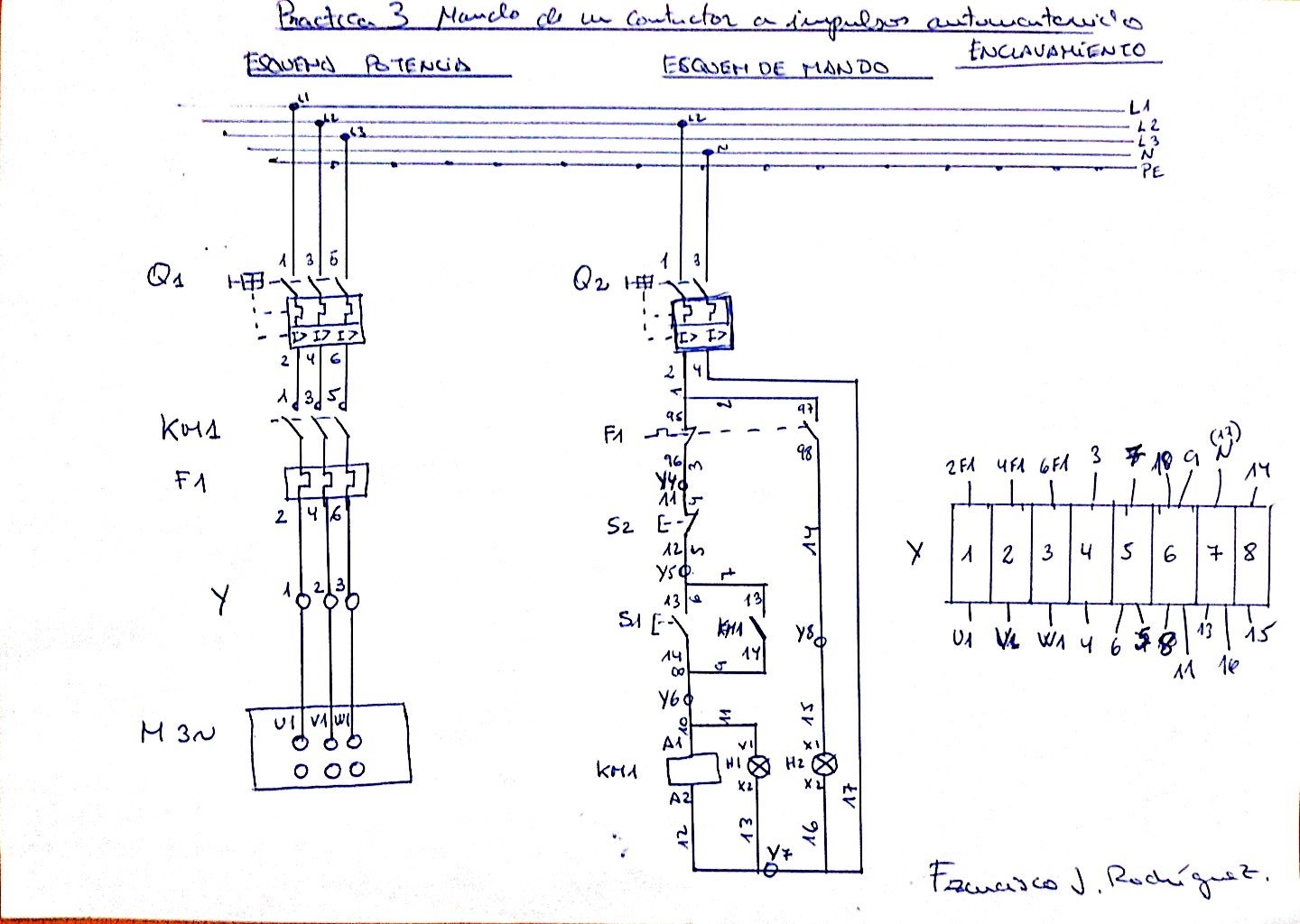

Ampliamos la práctica 1, se conecta en paralelo al pulsador de marcha un contacto auxiliar NO del contactor y también se conecta en serie con el pulsador de marcha NO un pulsador de paro NC .
Funcionamiento- presionamos el pulsador de marcha y alimentamos la bobina, se conecta el contactor y el contacto auxiliar NO se cierra, al estar este contacto cerrado podemos soltar el pulsador de marcha y ahora le llegaría a la bobina corriente a través del contacto auxiliar, manteniéndose así auto-mantenido, para el paro presionaríamos el pulsador NC y dejaría sin corriente el circuito, desconectando la bobina y desactivando el contactor y volviendo los contactos auxiliares todos a su posición normal.
En este circuito predomina el paro ante la marcha.
Materiales:
Magnetotermico tripolar
Magnetotermico bipolar
Contactor con 1 contacto auxiliar NO
Relé térmico
Pulsador NO
Pulsador NC
Bombilla Verde
Bombilla Roja
