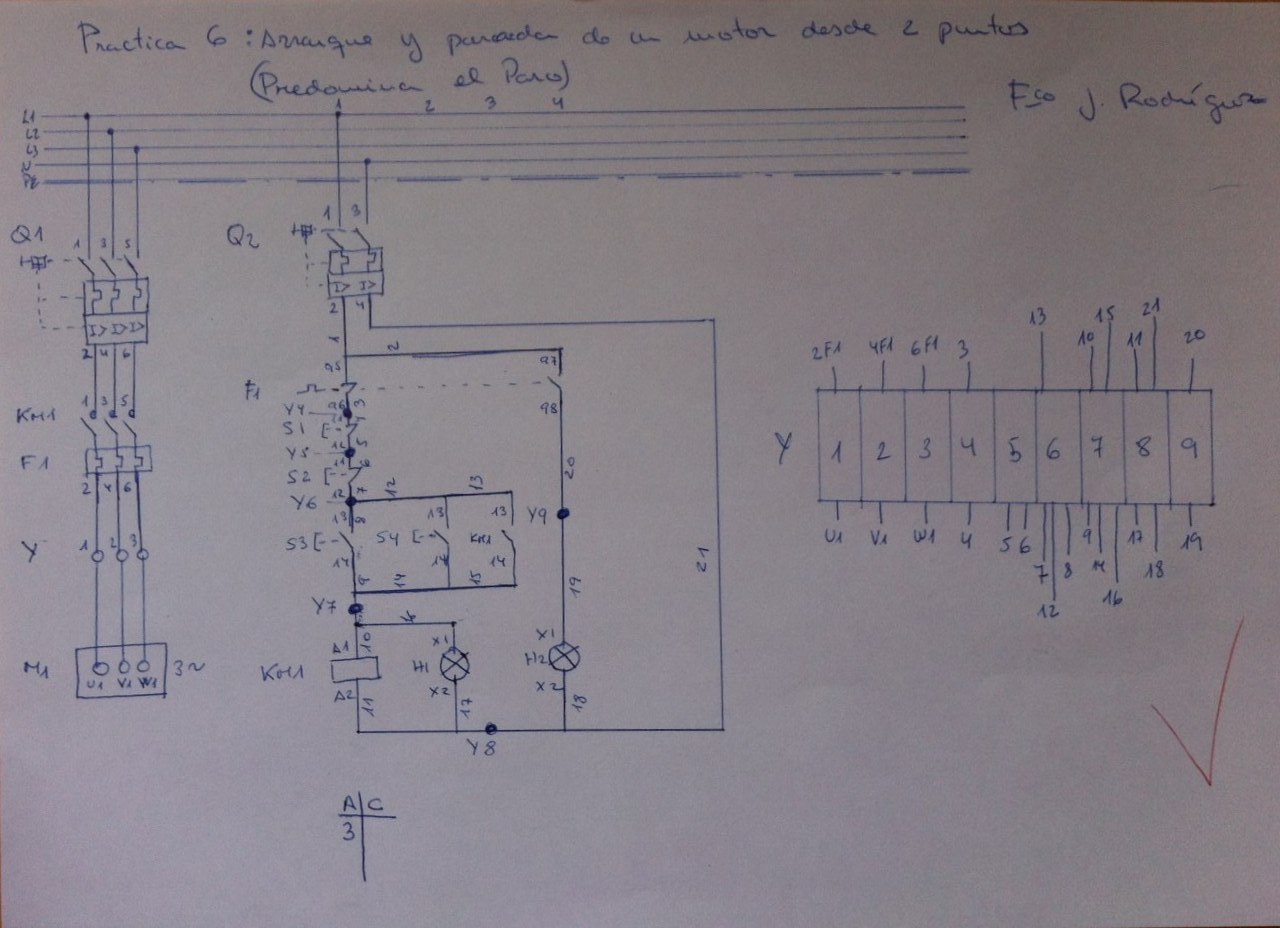

Práctica 6 arranque y parada de un motor desde 2 puntos (predomina el paro)

La diferencia que hay con la práctica 5 es que en esta práctica predomina el paro ante la marcha, ya que los dos pulsadores de paro están serie con el circuito de los pulsadores de marcha(que están en paralelo), cuando dejamos pulsado algún pulsador de paro ya no le llegaría corriente al circuito y no podríamos activar la bobina .

Materiales:
Magnetotermico para zona de potencia
Magnetotermico para zona de mando
Contactor
Relé Térmico
motor (en este caso ventilador)
Bornas de conexión
2 pulsadores color verde
2 pulsadores color rojo
indicador luminoso verde
indicador luminoso rojo
Cable
