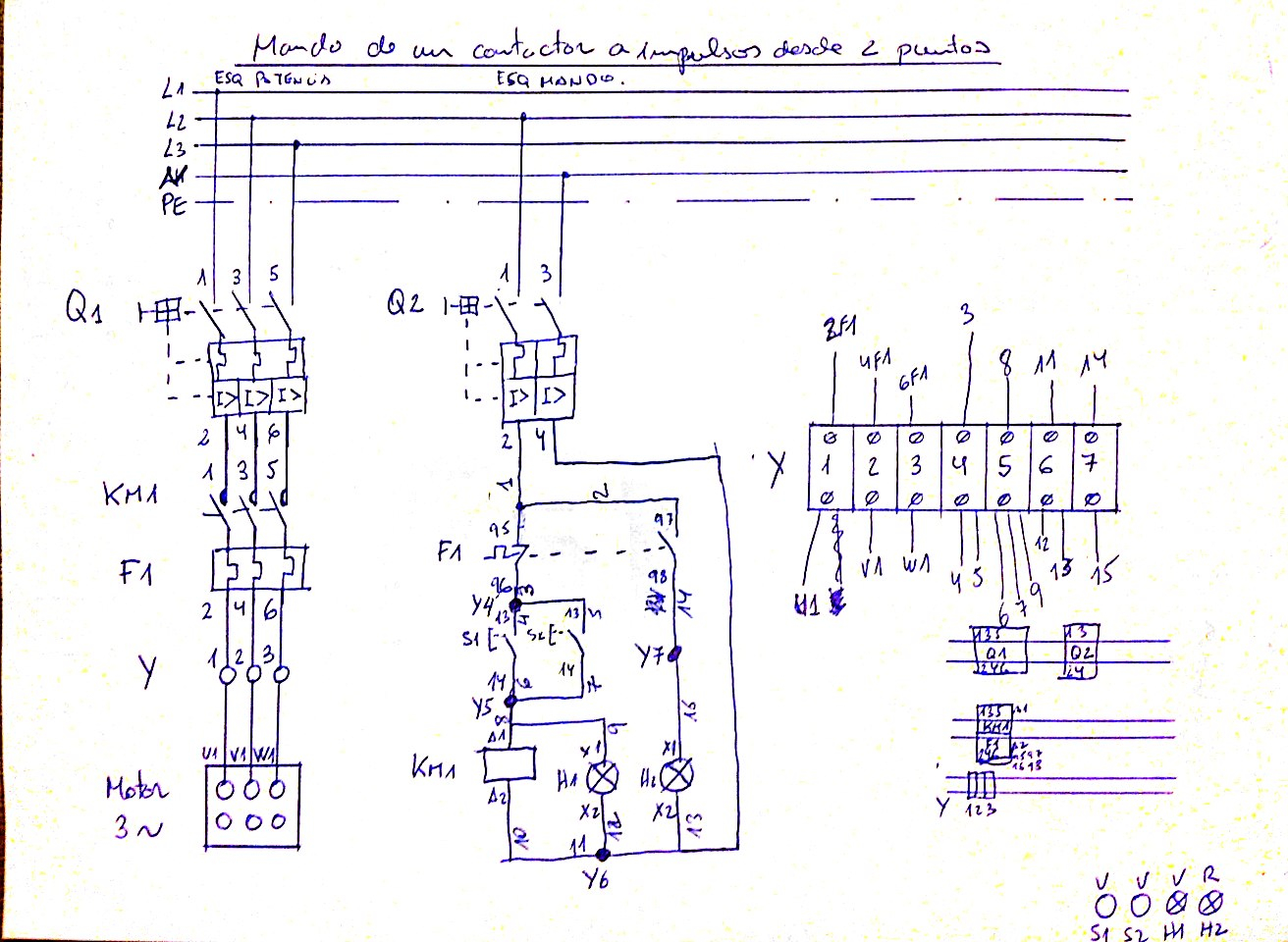

Esta práctica está basada en la práctica 1, solo que se le añade un pulsador NO en paralelo al pulsador de marcha que teníamos. El sistema es el mismo, pulsamos y se alimenta la bobina (se activa el contactor), si se suelta se desconecta , y si nos vamos al otro punto de mando y pulsamos el pulsador que hemos añadido al estar en paralelo con el pulsador inicial, haría la misma función.
Materiales:
Magnetotermico tripolar
Magnetotermico bipolar
Contactor
Relé térmico
2 Pulsadores NO
Bombilla Verde
Bombilla Roja
